CIP清洗裝置根據其使用清洗液的不同可以分為以下三大類：



此種裝置示意圖如（圖1）所示

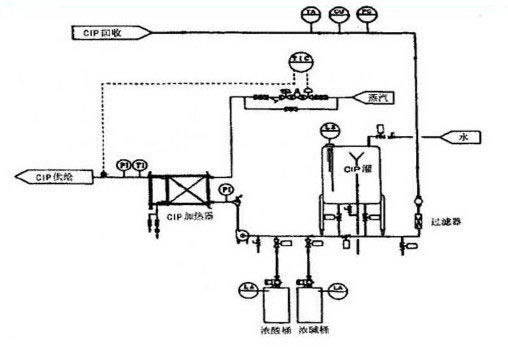

清洗劑單次使用的CIP清洗系統示意圖（1）



圖1所示的CIP清洗裝置的特點：
（1）在CIP系統中清洗液只能使用一次；
（2）該系統是由CIP罐、CIP泵、回流泵、清洗劑泵、換熱器和管路組成。但沒有大容量的稀釋貯桶。
（3）被清洗的罐或管路與CIP清洗裝置通過配管形成回路，清洗結束后將清洗液排放。
（4）該系統所需要配備的設備比較簡單，有的時候可以不用CIP站就可實現CIP清洗過程。

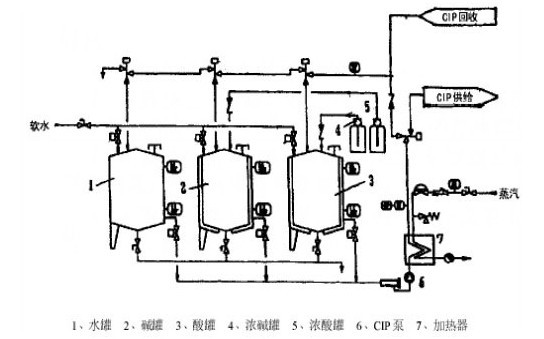

清洗劑重復使用的CIP清洗系統示意圖（2）



圖2所示的CIP清洗裝置的特點：水、堿、酸等各種清洗液分別放在各自的貯桶里，清洗完堿、酸等溶液后回收。當清洗液濃度降低時補充酸、堿清洗液后再重復使用。

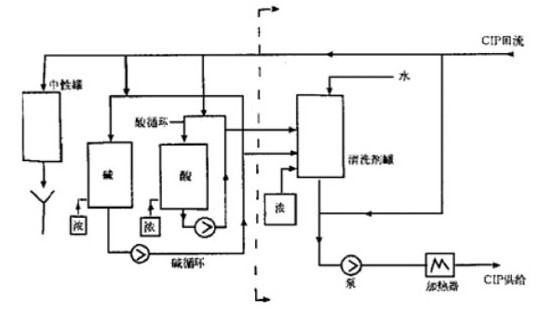

清洗劑多次使用的CIP清洗系統示意圖（3）



圖3所示的CIP清洗裝置的特點：由于集中控制的重復使用供水管路和回收管路太長，從而大量造成液體和熱量的流失，并且殘留到管道里的物料和清洗液被稀釋。而多次使用的CIP清洗系統吸取了單次使用CIP系統，它不占用空間、輸送管路短和重復使用的CIP系統具有清洗液回收的優點。



在設計上，非集中控制的多次使用的CIP系統是局部的，靠近被清潔設備的小型標準單元組成，清洗劑是由批式罐集中供給的，清洗完畢，清洗劑可以回收。批式罐是用來配制清洗劑用的。
